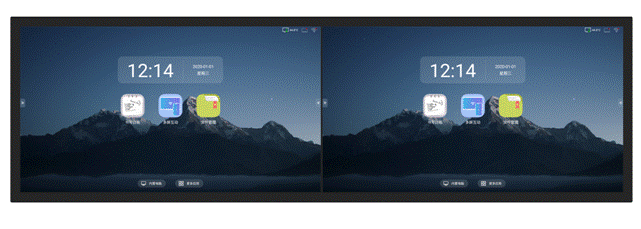

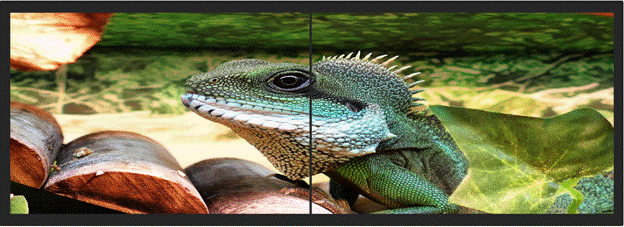

1.1 产品简介
E52系列智慧课堂纳米黑板是在2020年最新推出的新一代超薄全贴合智慧黑板产品，整机最厚处仅5.2CM，由左右两块书写显示屏拼接而成，拼接缝为2CM,支持普通粉笔、无尘粉笔及各种水笔正常书写。同一块面积既实现普通黑板的粉笔书写功能，也提供了高清双屏显示和互动触控，包含播放教学课件、视频、图片、动画以及批注等各种丰富的多媒体教学功能。
1.2 X系列双拼智慧课堂纳米黑板的特点
A、多种书写笔书写，防水防爆:
可以使用粉笔、水笔、无尘粉笔直接书写、擦除、清洗笔迹; 自动感应识别; 纳米钢化玻璃，防爆、防刮擦、抗击打; Android 与 Windows 双操作系统，支持任意通道书写，批注功能。
B、视听结合，智慧教学:
支持视频、音乐、图片、PPT 等各类多媒体教学软件;Windows 操作系统，海量教学软件支持，随心下载; 传统界面，简单易懂;
- 防蓝光技术，绿色护眼:
采用防眩AG钢化玻璃，有效减少对光线反射；蓝光过滤技术，更是有效的保护老师及学生双眼健康
D、全贴合防眩技术:
采用液晶显示屏与电容膜全贴合方案，超广视角,高透光，高对比度，清晰显示,阅读轻松,保障用眼舒适; 零间距显示，减少视觉偏差，;零间距触感,书写精准流畅。
E、智能手势识别：
一键黑屏，触摸与粉笔书写随意切换,支持全屏书写，10 点先进电容智触控技术书写无障碍。
2.1产品拓扑图
2.2端口示意图
三．产品技术参数性能指标说明
产品型号 |
X861HH |
整体尺寸 |
4000 mm*1260mm * 52 mm |
组合方式 |
拼接式黑板 |
整机净重 |
108KGX2 |
整机毛重 |
125KGX2 |
安装特性 |
支持壁挂式安装/可移动支架式安装 |
系统支持 |
支持 Andrid 8.0 |
显示特性 |
显示尺寸 |
85英寸 |
亮度 |
300cd/㎡ |
物理分辨率 |
3840*2160X2 |
显示比例 |
16:9 |
对比度 |
4000:1 |
色温 |
10000K |
可视角度 |
178° |
有效显示面积 |
1680mm*920mmX2 |
使用寿命 |
≧100000 小时 |
电源特性 |
电源输入 |
100~240V/5A/60HZ/50HZ |
整机功率 |
530W(MAX) |
待机功率 |
0.5w |
信号端口特性 |
POWER |
支持侧边power 一键控制开关 |
VGA |
VGA信号输入*2 |
Mini AV |
Mini AV信号输入*2 |
VGA AUDIO IN |
VGA音频输出*2 |
PC Audio |
Ops电脑音频输入 |
OPS Earphone Line out |
OPS 耳机音频输出 |
HDIM |
HDMI 输入*2 |
COAX OPTICAL |
同轴*2 |
USB |
共用 USB 输入*3和安卓 USB 输入*4 |
RJ45 |
RJ45 输入*2和 RJ45 输出*2 |
RS232 |
RS232*2 |
TOUCH USB-B |
TOUCH USB-B输出*2 |
控制特性 |
支持红外遥控控制功能 |
支持物理按键控制功能 |
支持 OSD 触控菜单控制功能 |
支持五指识别触摸一键关闭背光功能 |
伴音功能 |
音频功率：2*15WX2 |
支持2.4G稳定传输，用户可以通过无线麦克风进行扩音授课，音量的自适应调节功能，方便快捷；
支持麦克风音频录音本地保存功能； |
书写特性 |
显示区支持电容笔,手指,书写,全面支持粉笔书写、液态水笔书写等； |
电容特性 |
投射式全贴合 |
|
|
四． OPS 电脑模块参数说明
OPS 电脑模块硬件配置参数 |
配置方案 |
标配版 |
专业版 |
旗舰版 |
CPU |
Intel Core i3 |
Intel Core i5 |
Intel Core i7 |
芯片组 |
NM76-3310 / H81-4130 |
NM70-3450/ H81-4460 |
OPS-I7A4 I7 4790 |
RAM |
4G DDR3 |
内置存储 |
标配 128GB SSD 固态硬盘（可选配 500GB 2.5 寸机械硬盘*） |
GPU |
Intel 核芯显卡 HD Graphics |
核芯显卡或选购独立显卡 |
PC模块接囗配置 |
默认标配型 |
工程定制型 |
- USB2.0 x4路(含前置2路)
- USB3.0 x2路
- RJ45以太网有线接口x1路
- HDMI (1.4a) x1路
- MIC话筒x1路
- AUDIO LINE x1路
- VGA x1路
- Wi-Fix1路(支持IEEE802.11b/g/n)
|
- USB2.0x6路(含前置2路)
- USB3.0 x2路
- RJ45以太网有线接口x2路
- COM调试DB9公座x1路
- Display Port (4K) x1路
- HDMI (4K) x1路
- MIC话筒x1路
- AUDIO LINE x1路
- VGA x1路
- Wi-Fi x1 路 ( 支持 IEEE 802.11b/g/n)
|
OPS 电脑模块负载输出参数 |
OPS 供电电压 |
12V-19V DC |
额定输出电流 |
7.0A |
峰值输出电流 |
8.0A |
额定负载功率 |
126W |
支持接口类型 |
符合 Intel 开放式可插拔规范的 OPS-C 80 针盲插 JAE 接口 |
外接模块尺寸 |
L196*W180*H33~42mm（推荐使用高度 33mm） |

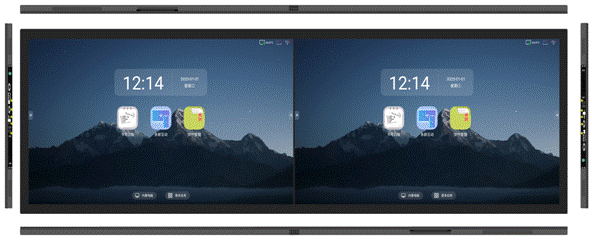

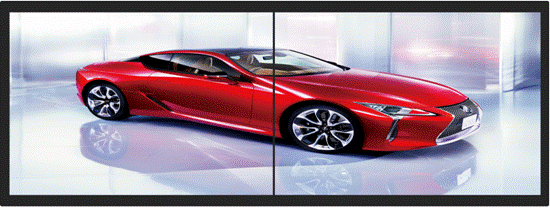

外观样图 |

|
- 产品尺寸图

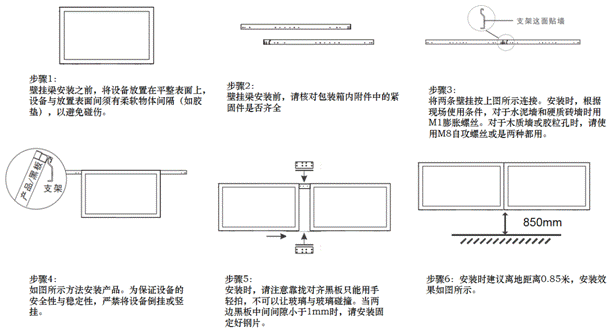

六.安装说明
该产品方案采用两种方式，分为壁挂式（见下方附件）和移动支架式（定制选配）。
如果为壁挂式，要求离地距离0.85米墙体务必可以承重，能做固定壁挂架，请参阅产品安装示意图。如果是移动支架式，请参阅产品安装示意图。
其他细节：
1：采用壁挂式安装方式，节省时间，科学高效。
2：考虑到安装的准确性，设计了可调节模块，做到无缝拼接对接。
3：确保后续电子黑板的安全性，下侧设计了固定模块，实现较好的稳定性。
4：项目施工准备工作细节。
以上综合布线方式，保证互动黑板无线化，保证教室安全化教学。
|
